R1150GSのフロントブレーキスイッチ交換

さきに書いておきますと、他の作業をやりながらとは言え、故障の原因をさぐるのにのべ3日、トータルの作業時間は7時間くらいかかってしまいました。
とにかく、どこに異常があるのか突き止めるまで時間がかかった。何度も挫折しそうになりました。

仕事中もずっと考えていました。どう解決するか。

フロントブレーキスイッチのコネクターから、バイパスしてつなぐしかないのではないか。


コネクター近くで線を切り、キボシ端子に取り替える。

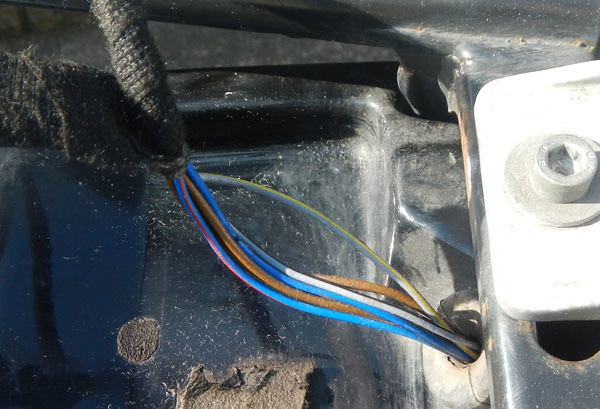

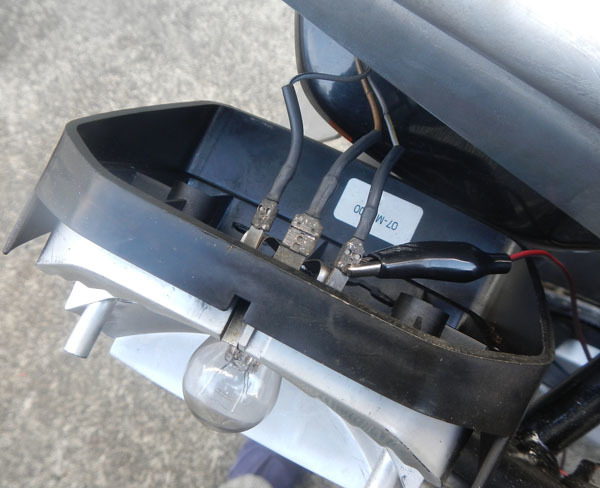

配線する前にテストしよう。


……だめだ。点かない。変化がない。
ってことは原因は断線じゃない?



あっちにつなぎ、こっちにつなぎ、バッテリーに直結してみたり。
テスターをあっちに当て、こっちに当て。



のべ3日、7時間以上費やしてわかったのは、どうもブレーキスイッチがあやしいと。

ブレーキスイッチにテスターを当てて導通を見ると、レバーを握るとちゃんと抵抗値がゼロになるんですよ。だからスイッチに異常はないと判断した。
だが、ブレーキスイッチを経由すると、テールランプへ直結した状態でも点灯しない。
ここにひっかかった。


スイッチ直前の線からスイッチをパスして接続すると、ちゃんとブレーキランプがつくんです。
ブレーキスイッチが内部で接触不良起こしてるとしか考えられない。



「ブレーキスイッチオンで導通があるが、それでも故障しているらしい」
この結論を導き出すのに、実に時間がかかった。



機械と違って電気は、1か0です。
万事うまく行くか、まったく動かないかのどちらか。
そして視覚聴覚触覚では異常がわからない。

かんたんな接触不良個所の発見ですら、7時間以上かかった。
それも、まったく同じことをくりかえし確認したりしてる。
「ブレーキスイッチは導通がある」ことに引きずられて、なかなか先へ進まない。
精神が消耗する時間でした。

ブレーキスイッチに導通があっても、故障している事があるんですねえ。


パーツを注文せねば。
ウィンカーレンズを割ってしまったし、オルタネーターベルトをまちがって買った。
テールランプのレンズ、脱着を繰り返していたら徐々にヒビが入ってきた。
ブレーキスイッチのついでに、これらもMotorWorksへ注文しました。

前回の発注ではたった6日で荷物が届いたので、それを期待していたんですがね。
あいにく今回はそうはいかなかった。

どうもRoyalmail のほうが FedExよりも時間がかかるみたい。到着までに10日かかりました。



さていよいよブレーキスイッチを交換します。

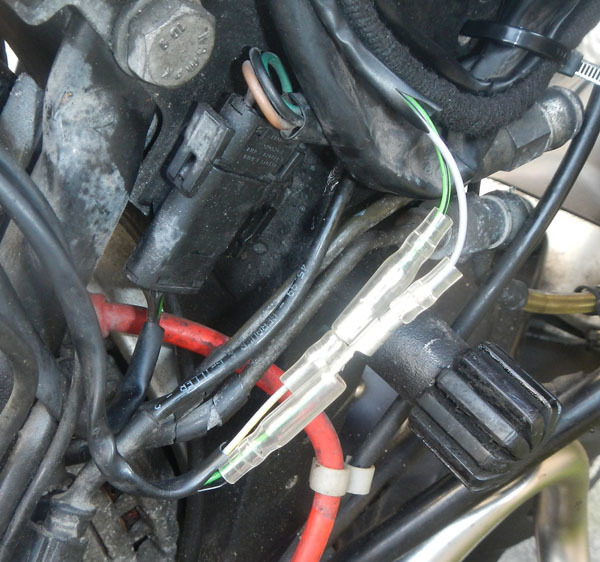

ソケットを切断してキボシ端子に交換してしまっているので、それをブレーキスイッチに繋いでみます。


ブレーキランプが点灯する。
ってことはやっぱりブレーキスイッチなのだ、問題点は。

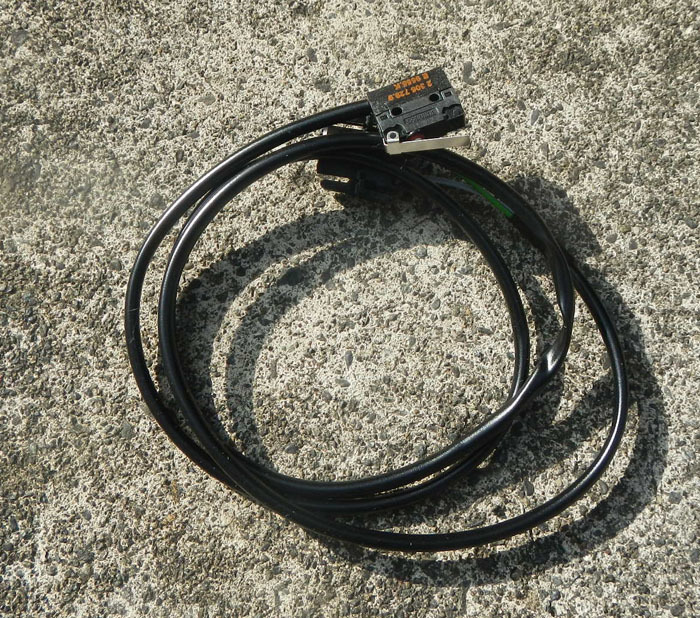

ブレーキスイッチを交換。
一本の細いビスで止まっているだけなので、ビスを紛失しないよう、要注意です。エンジン周りに落とさないよう……
逆さの作業なので、むずかしい。逆光になり、手元が見えにくいので、ライトで照らしました。


ブレーキランプをテスト。
やった!!
直りました!!

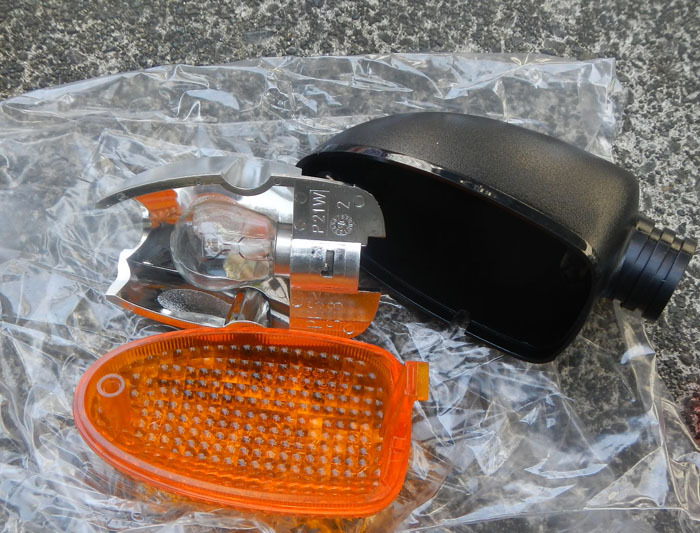

ほっと一息ついて、つぎに右前のウィンカーレンズを交換。
先日の作業中に落として爪を折ってしまった。
レンズのみならず、アッシーで交換してしまいました。
プラスチックパーツの経年劣化が著しく、あっちこっち割れてきているので……
大事を取った交換です。

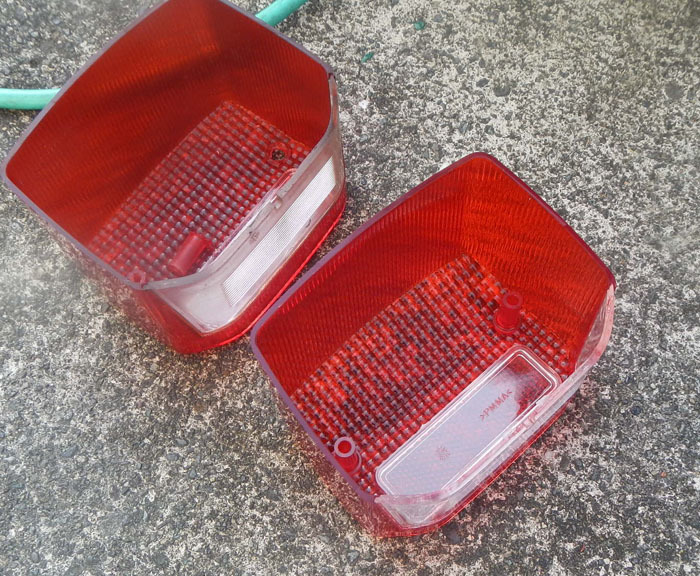

経年劣化といえばテールランプのレンズも。
ヒビが入ってきているのに気がついていた。
が!

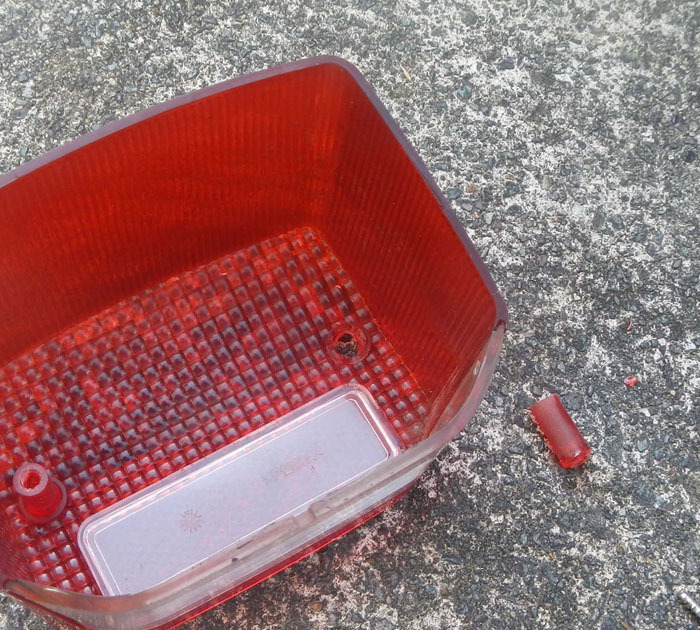

レンズを取り外したら、ポッキリ折れてしまったよ。
予感は当たっていました。
新品に交換です。



タンクを積載し、エンジンをかけ、一通り灯火のチェック。
ようやく完璧な状態になったといえる。


ブレーキの効き、変速やクラッチ、問題ない。オイル漏れなし、オイルレベル異常なし。
タイヤも異常はなし、空気圧も調整した。バッテリーも充電しておこう。

オルタネーターベルト交換もしようかと思っていましたが、安心したせいかやる気が失せた。まあ、あと1万~2万キロは使えますしね。

さてこれであとは登録を済ませるだけ。
書類を揃え、仮ナンバーを取りにいかなくちゃね。
心ウキウキ半分、不安半分です。一発で車検通りますように……
